拒绝“滴水”之灾！液冷快速接头全维度精密测量方案

引言

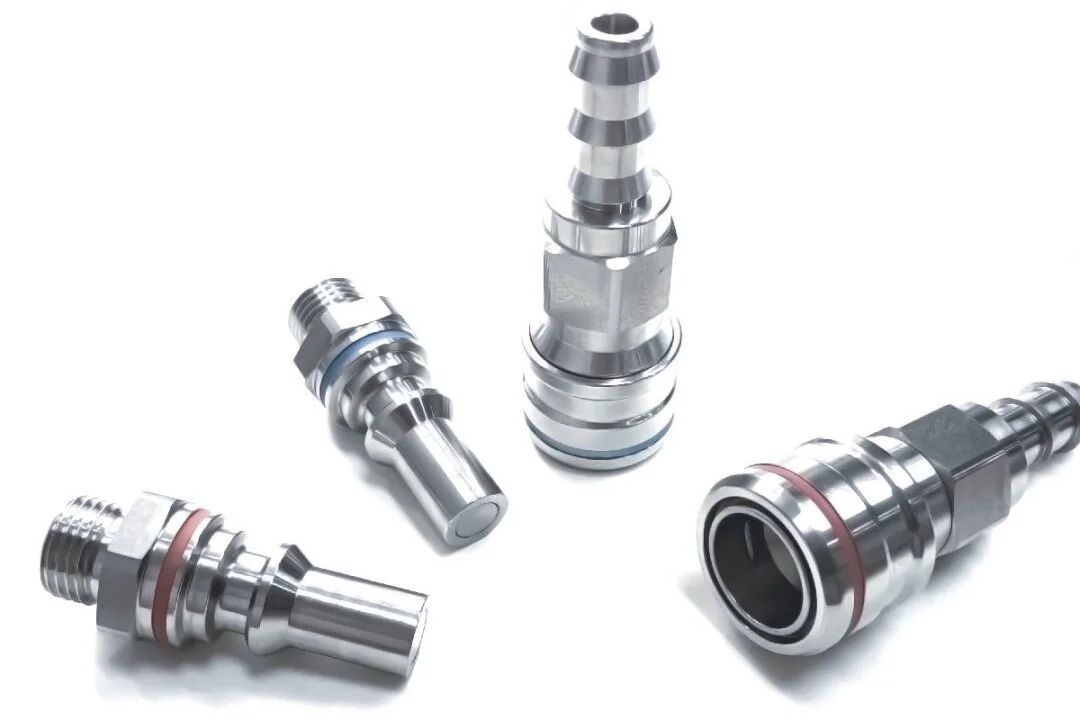

随着AI算力集群、新能源汽车热管理产业高速发展，液冷散热已成为高密度大功率设备主流散热方案。液冷快速接头作为管路流体传输的核心连接部件，直接决定整套液冷系统密封可靠性与长期运行稳定性。

接头密封段、回转配合面的微小几何公差，在高压、冷热循环、持续振动工况下会持续放大，引发流阻异常、密封圈偏磨、慢性微渗漏等故障；因此，全维度精密几何检测，是液冷接头出厂质检、来料管控、批量品质稳定的核心保障。以下从轮廓尺寸、表面粗糙度、圆柱度三个维度，阐述液冷快速接头的全参数精密测量方案。

No.1　轮廓与粗糙度：密封的“第一道关卡”

01　轮廓尺寸：失之毫厘，谬以千里

密封段偏差：O型圈压缩量偏离设计值。压缩过紧加速老化，压缩不足则无法密封。

导向段失准：插合对位偏移，长期插拔刮伤密封唇边。

锁紧槽超差：卡扣咬合不到位，承压时面临松脱隐患。

威尔解决方案：

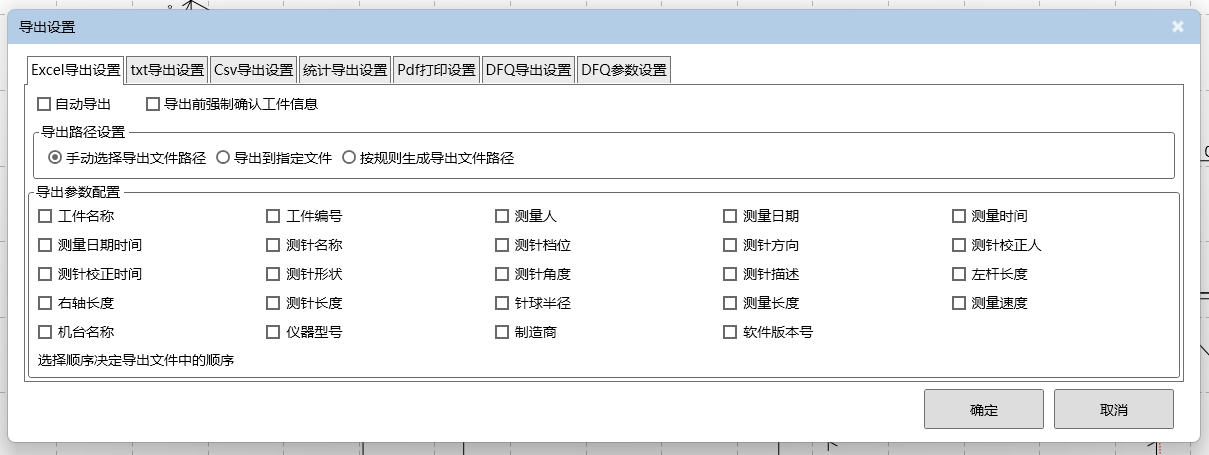

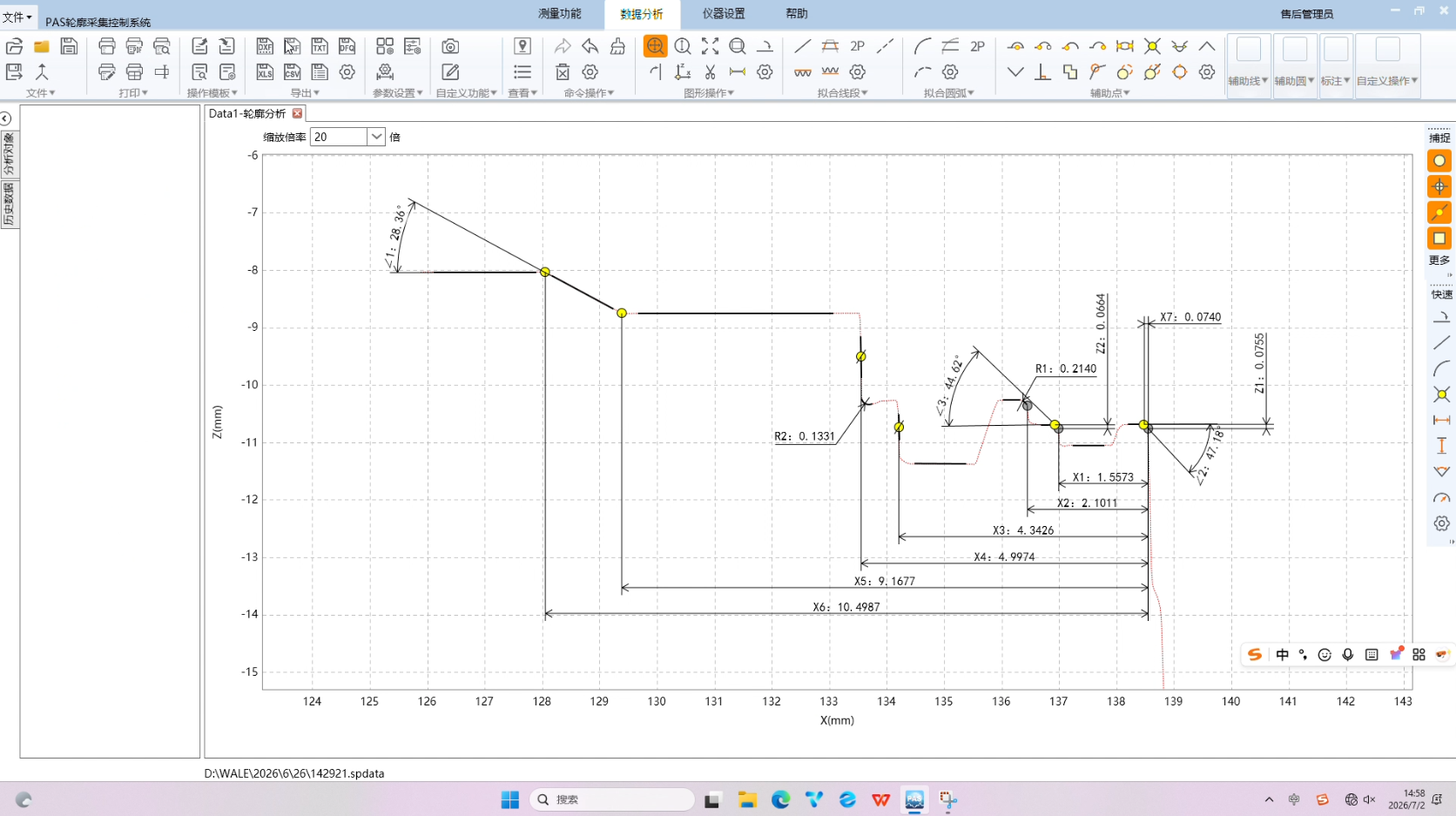

推荐采用CQ系列高精度轮廓测量仪，搭配PAS4.0轮廓采集控制系统。威尔PAS4.0系统支持自动标注、特征拟合及公差判别，并可输出PDF/Excel/TXT多格式报告，原始数据自动归档。PAS4.0同时提供自定义拟合与图形操作功能，可适配异形或非标结构的测量逻辑。

02　表面粗糙度：微观世界的“博弈”

太粗糙：形成微观渗漏通道，高压下持续微漏；

太光滑：润滑膜保持性下降，导致密封圈黏滑振动，加剧磨损。

威尔解决方案：

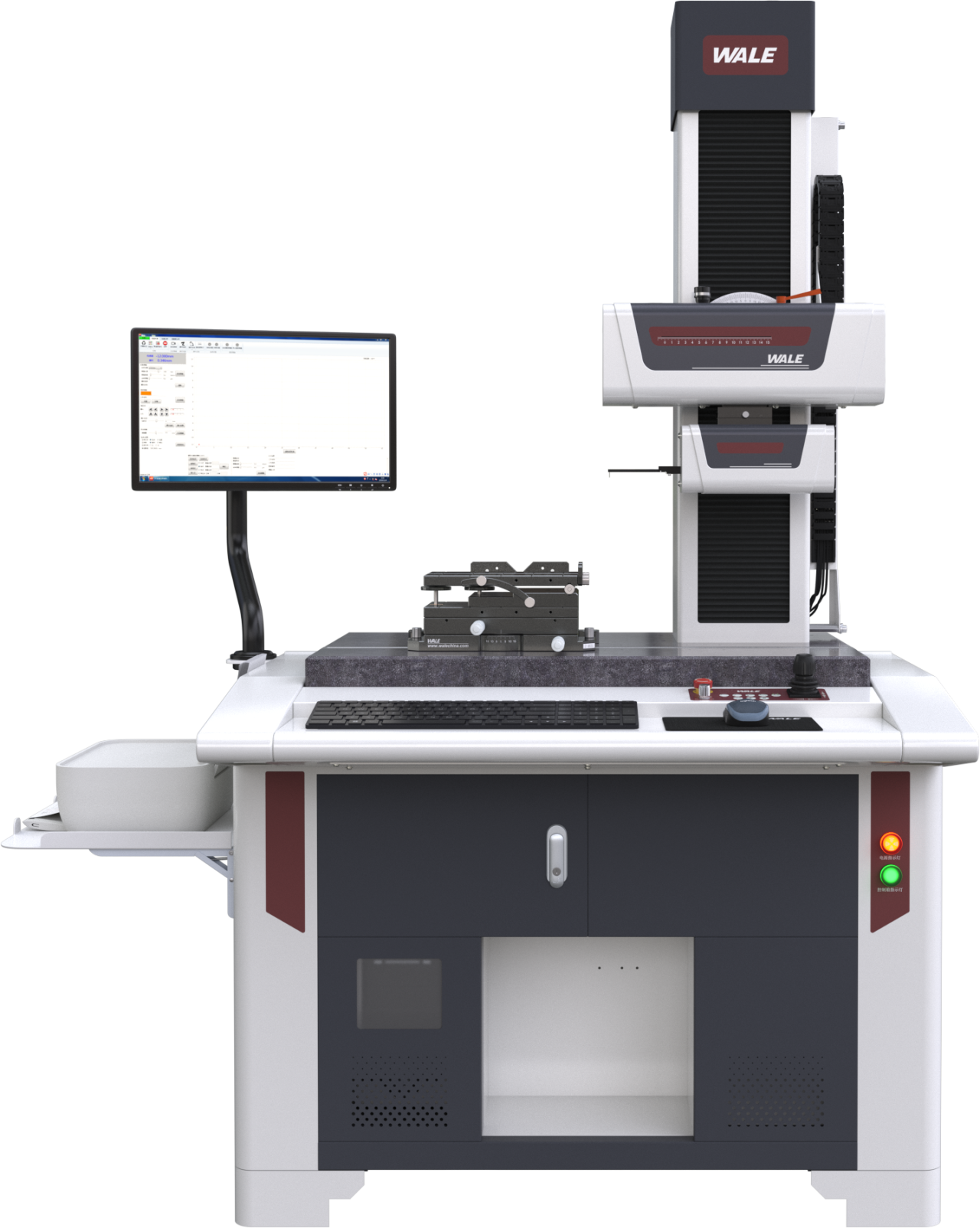

针对轮廓与粗糙度双重检测需求，推荐使用CQI系列表面形貌测量仪。一次测量，同步完成轮廓尺寸分析与粗糙度评定。

No.2　圆柱度与同轴度：回转精度的“核心命门”

圆柱度与同轴度，直接决定了密封间隙的均匀性与插拔的平顺性。

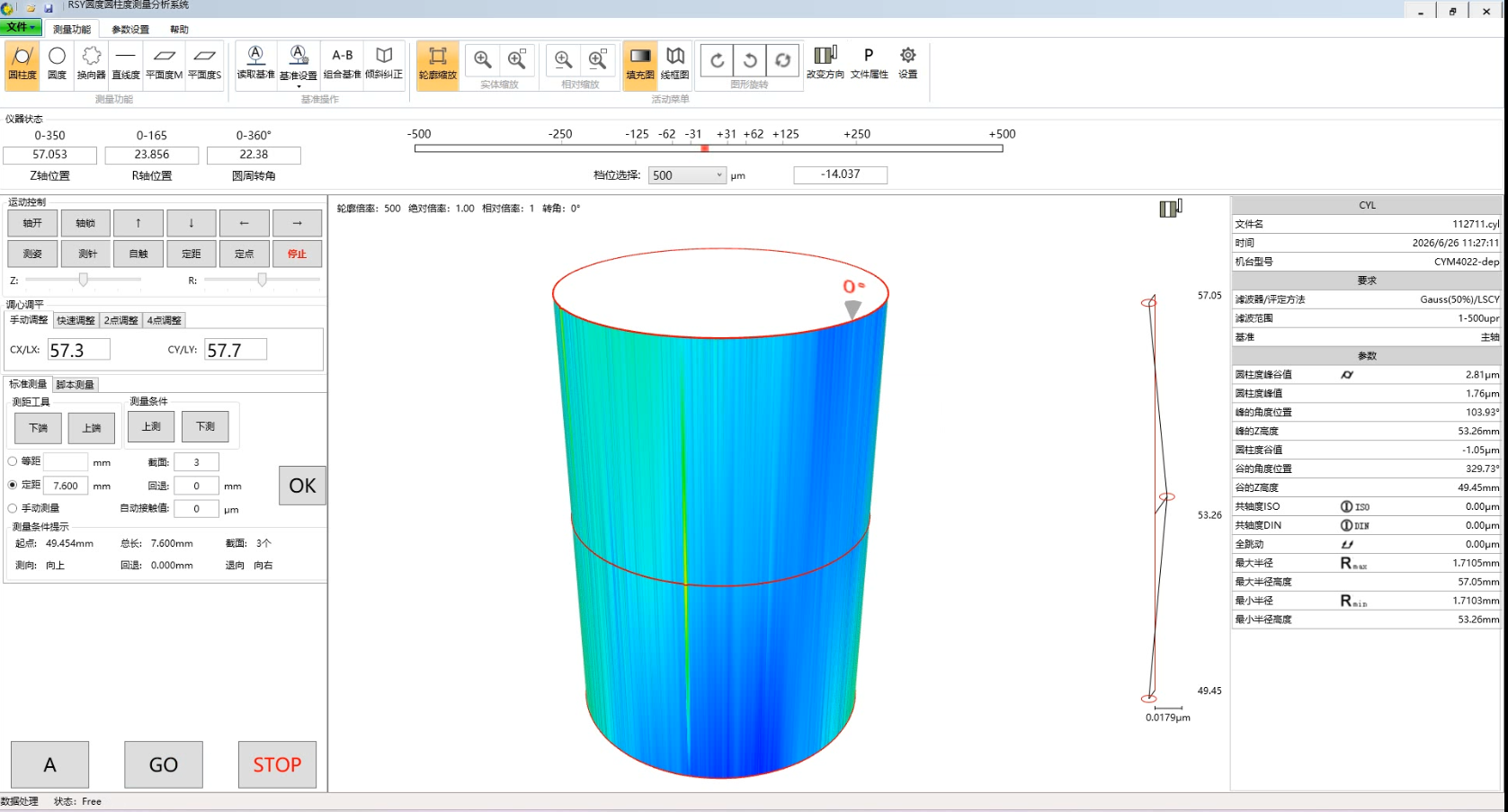

01　圆柱度超差=密封失效

间隙偏大：高压冷却液找到“突破口”，形成渗漏通道；

间隙偏小：插拔阻力激增，直接划伤密封面。

后果：微米级误差在流体压力下产生应力集中，导致O型圈不均匀偏磨。

02　同轴度偏差=运行故障

插合卡顿：多段轴线偏移产生径向不平衡力，损伤密封圈；

流阻上升：阀芯对中偏移，有效通流截面积减小，影响整机散热均衡性。

威尔解决方案：

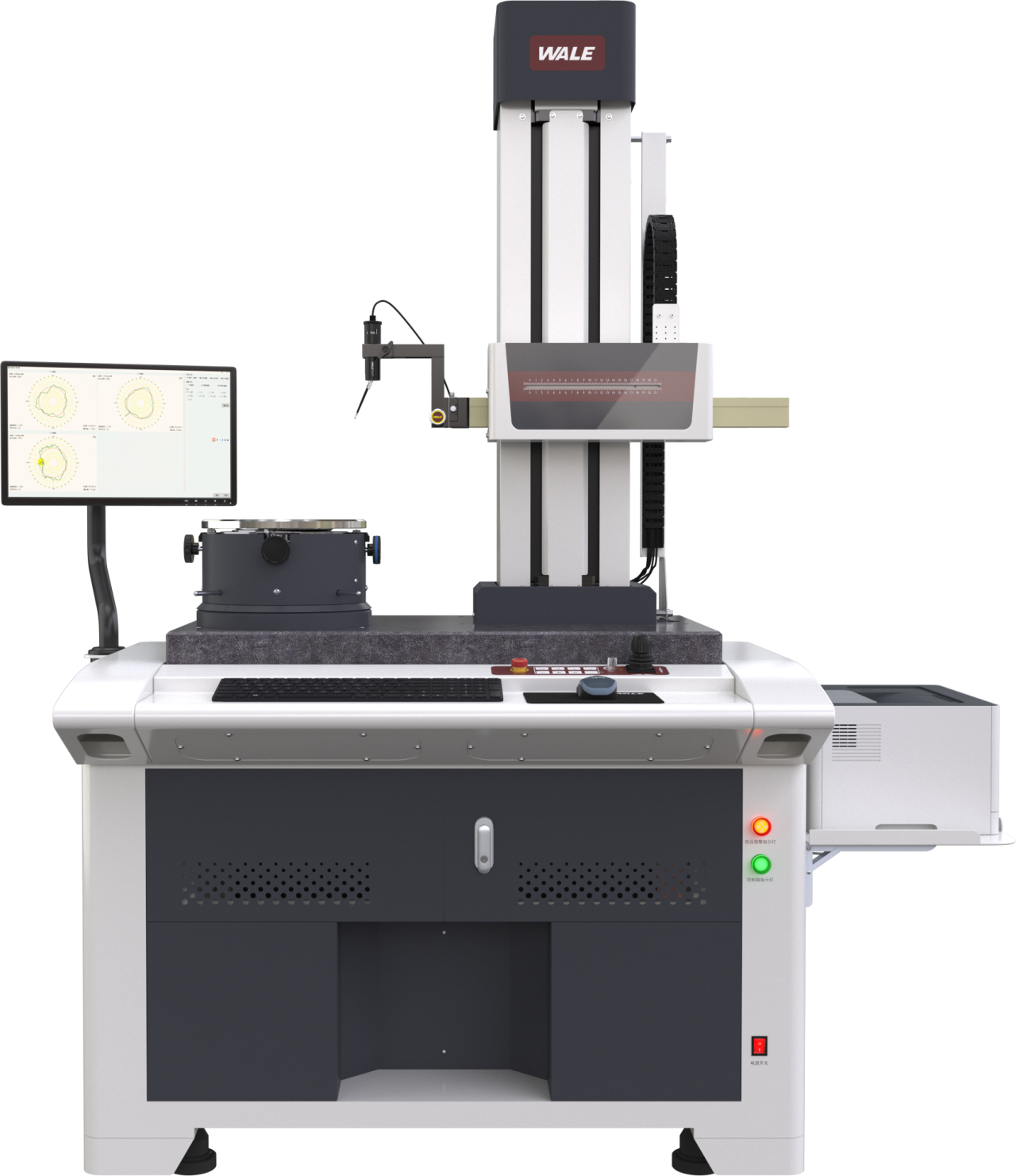

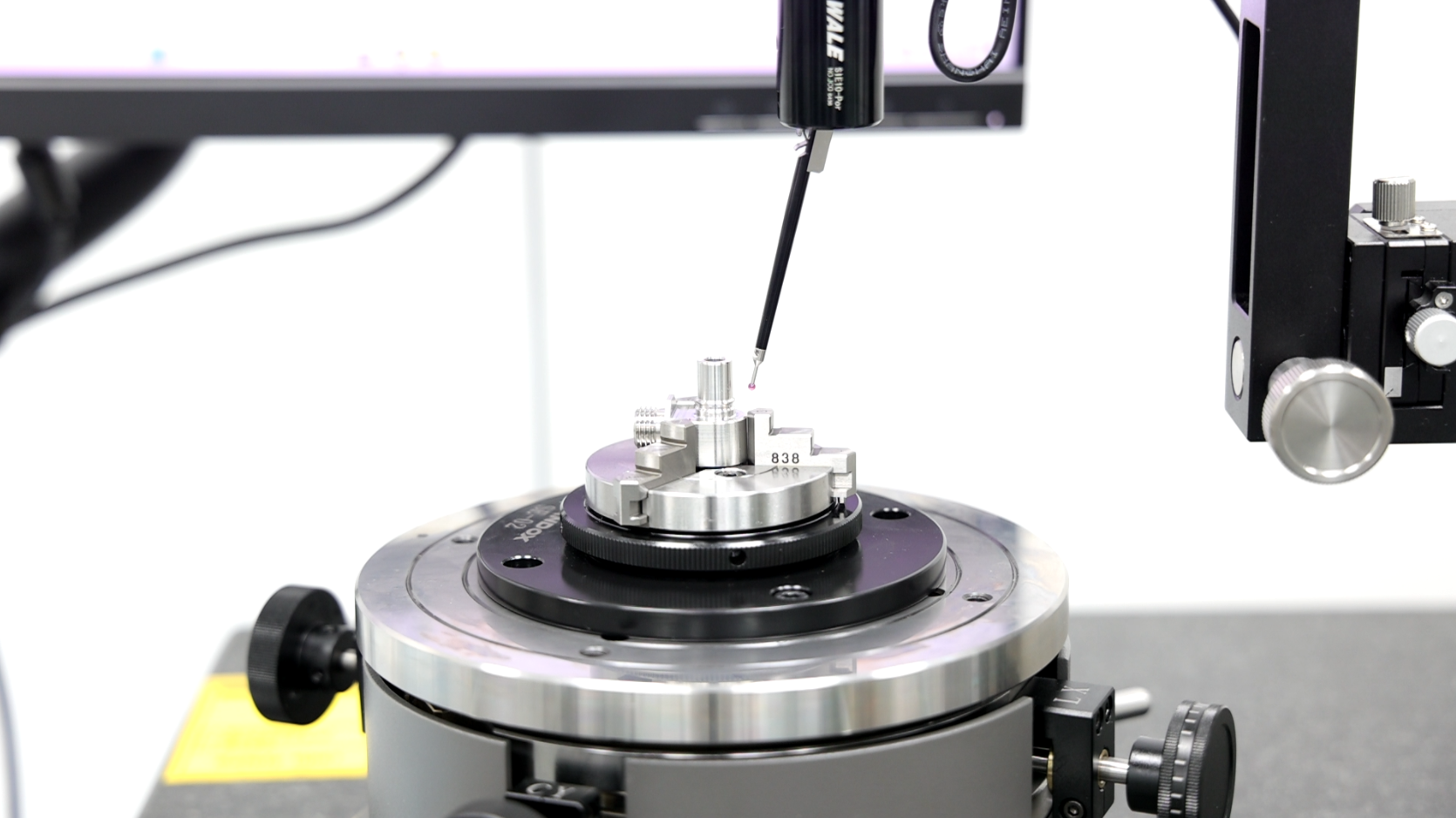

推荐CYA系列自动调心调平圆柱度仪。

一键评定：同步完成圆柱度、圆度、同轴度、锥度等多参数检测；支持程序化自动检测，满足批量检测需求。

高效批量：适配车间批量抽检，将每支接头的回转精度死死锁定在图纸公差范围内。

结语

精密几何测量，是液冷高端制造的质检“眼睛”。

威尔聚焦液冷快速接头全维度精度管控痛点，依托自研硬件与算法，提供轮廓、粗糙度、圆度圆柱度一体化检测解决方案。

从微米级尺寸公差的精准管控，到阻断渗漏、卡滞等系统性故障，我们以国产化精密计量技术，为AI算力中心、新能源汽车热管理设备的长期稳定运行提供可靠支撑。

（来源：陕西威尔机电科技有限公司）
